Применяемые Материалы

GRC – (стеклофибробетон)

Панели для организации поверхности фильтрования изготавливаются из современного композитного материала – GRC.

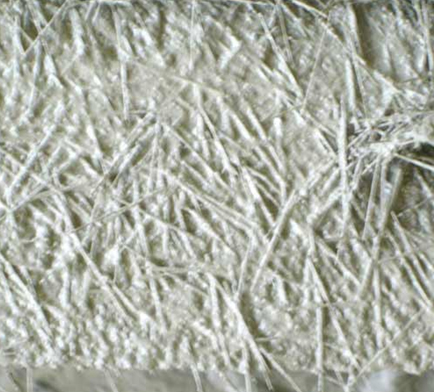

GRC – (стеклофибробетон) является разновидностью фибробетона и изготавливается из мелкозернистого бетона (бетон матрица) и армирующих его отрезков стекловолокна (фибр), равномерно распределенных по объему бетона изделия. Такой способ армирования повышает не только прочностные свойства бетона, но и эксплуатационные характеристики, такие как устойчивость к динамическим, температурным, влажностным воздействиям и износу. GRC обладает высокими показателями прочности при изгибе, большой ударной прочностью, упругостью, термостойкостью, водонепроницаемостью. Может принимать любые формы, поэтому широко применяется в строительстве и архитектуре.

Конструкция и монтаж

Мы предлагаем 2 варианта организации монолитной дренажной системы фильтра:

На фотографиях ниже представлен процесс устройства фильтров для монолитного фильтрующего дна с помощью предлагаемых нами компонентов. Данные решения могут быть использованы как при строительстве новых, так и при реконструкции действующих фильтров.


Вариант 1 – монолитное фильтрующее дно с гофрированными панелями

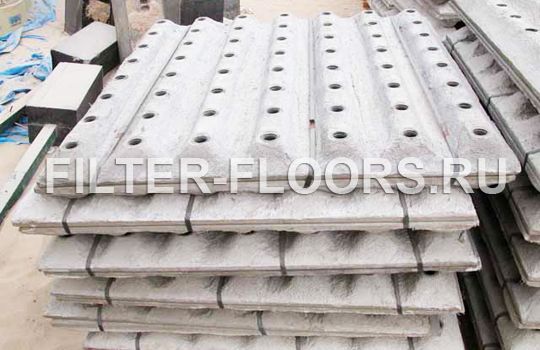

1. Гофрированные панели

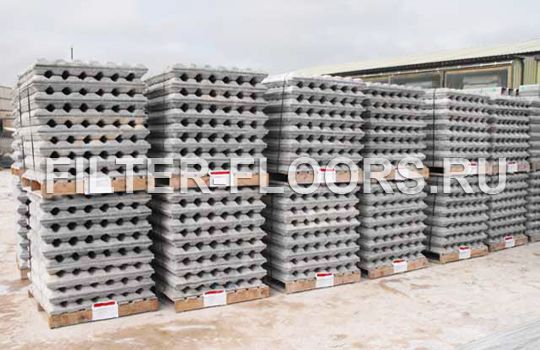

2. Панели, готовые к установке

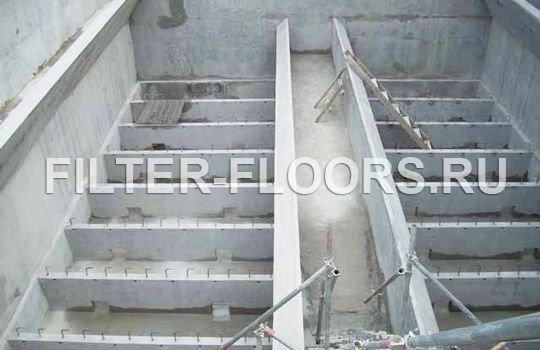

3. Фильтр с опорными стенками, готовый к монтажу панелей

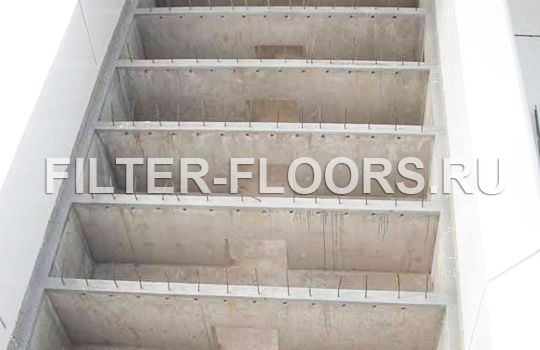

4. Опорные стенки

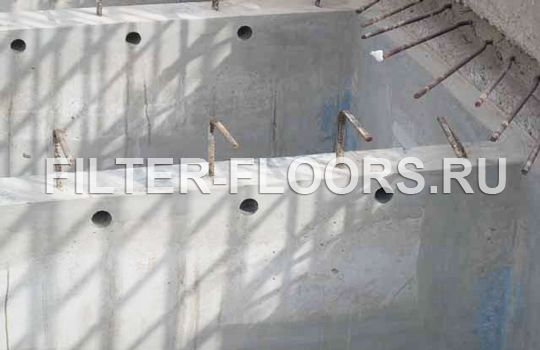

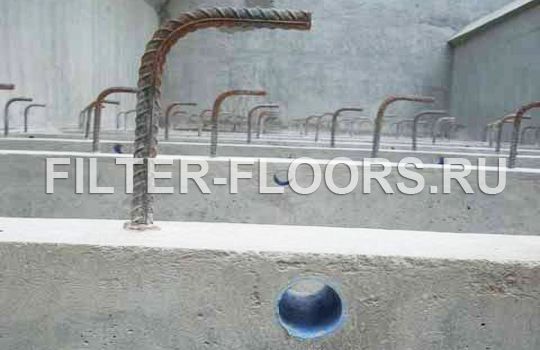

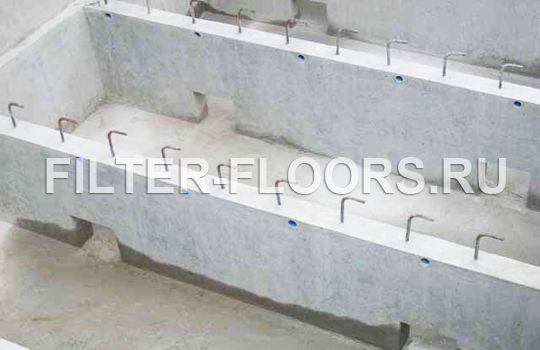

5. Закладные элементы арматуры и отверстия в опорных стенках

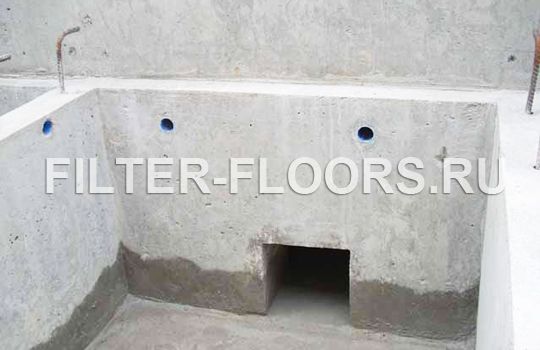

6. Выход воды в центральный канал

7. Подготовка фильтра к монтажу панелей

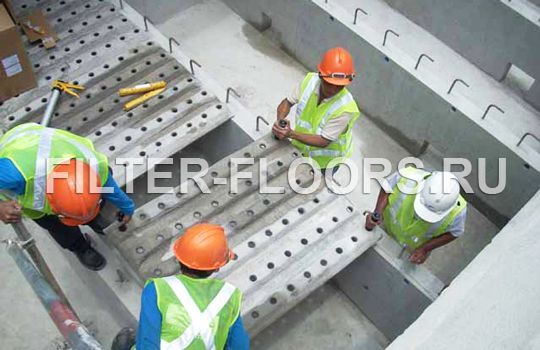

8. Процесс установки панелей

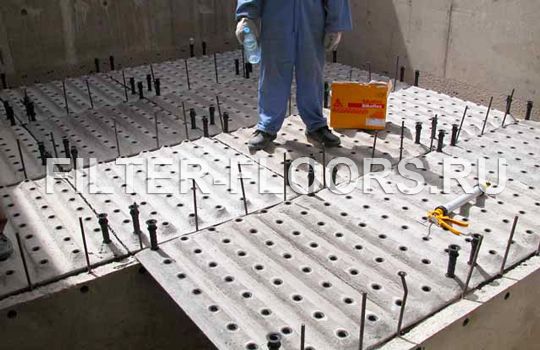

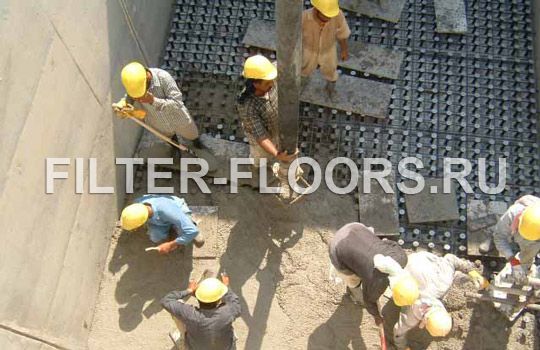

9. Установка панелей и заделка стыков

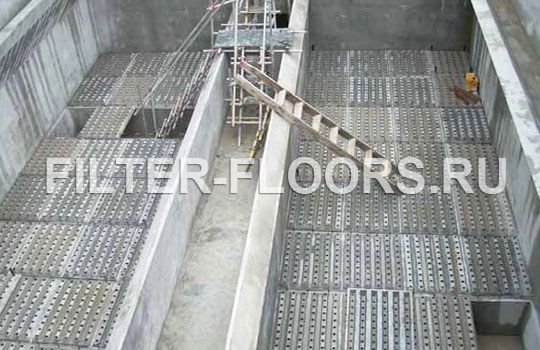

10. Фильтр в процессе монтажа панелей

11. Проверка правильности укладки панелей по уровню

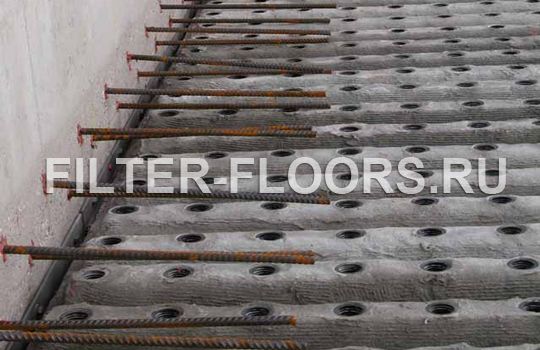

12. Установка боковых элементов арматурного каркаса

13. Закладные элементы арматуры в стенках фильтра

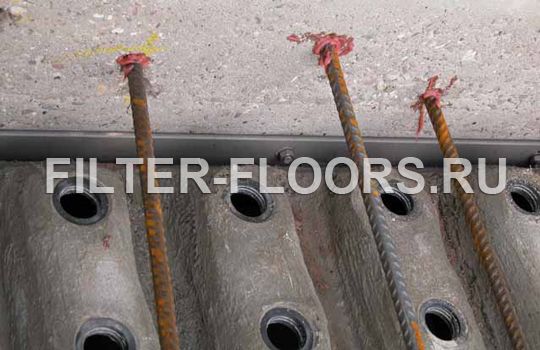

14. Боковые закладные элементы арматурного каркаса

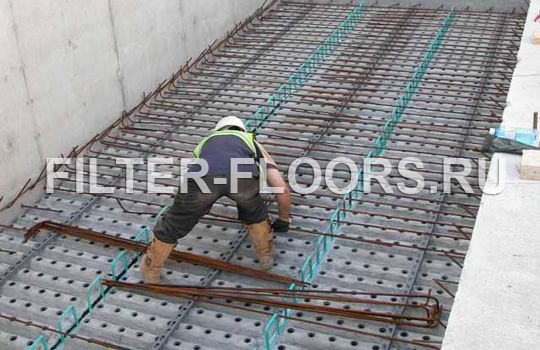

15. Сборка продольных и поперечных элементов арматурного каркаса

16. Установка заглушек

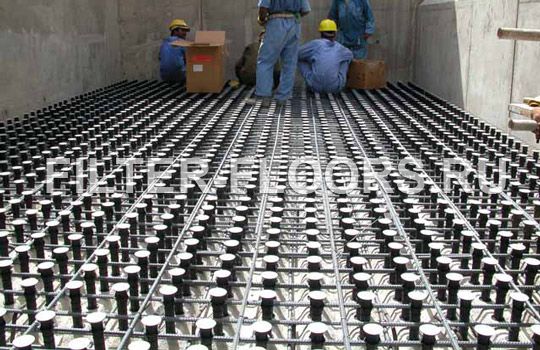

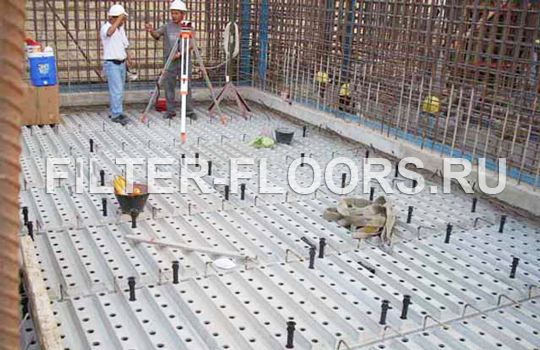

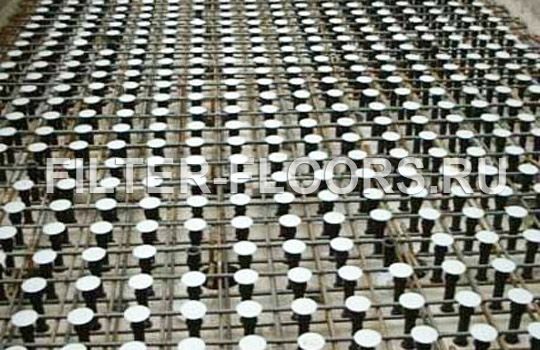

17. Фильтр с собранным арматурным каркасом, установленными втулками и заглушками

18 Подготовка и испытания бетонной смеси

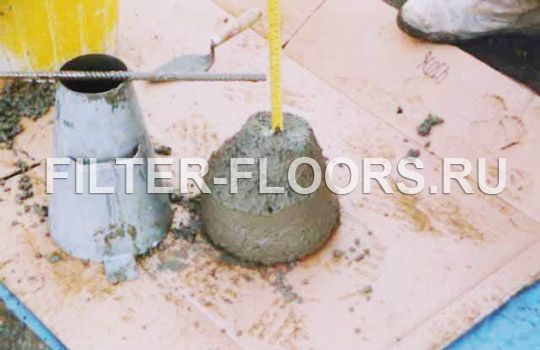

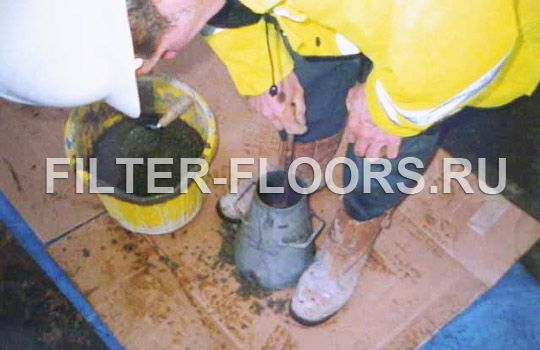

19. Проверка осадки бетона

20. Заливка дна фильтра бетоном и разравнивание

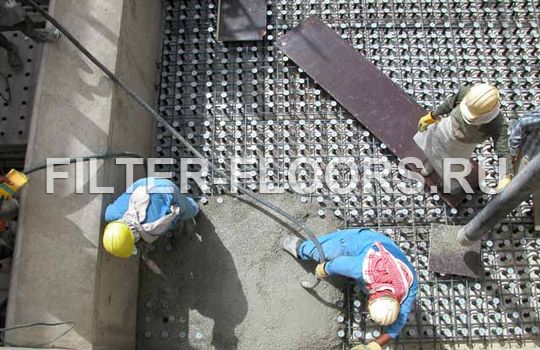

21. Заливка дна фильтра бетоном

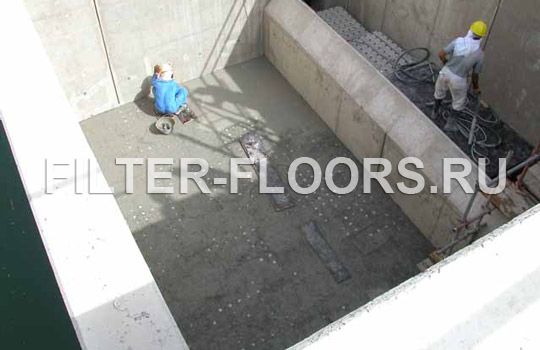

22. Выравнивание поверхности бетона после заливки

23. Высыхание бетонной конструкции дна фильтра

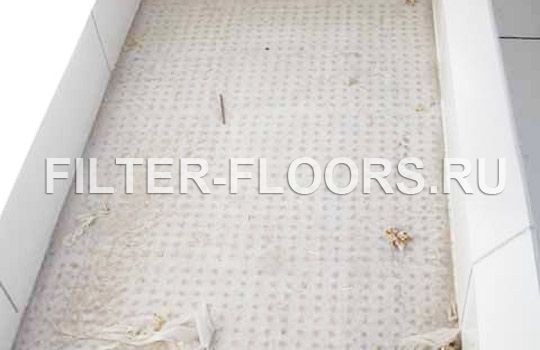

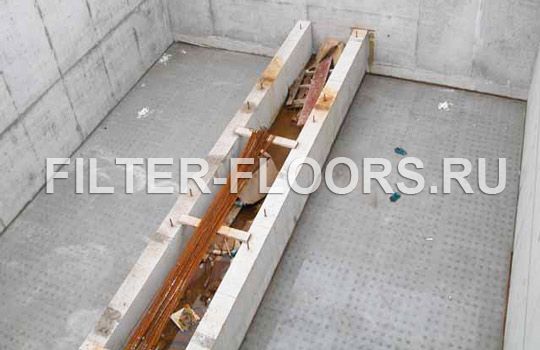

24. Готовое бетонное дно фильтра

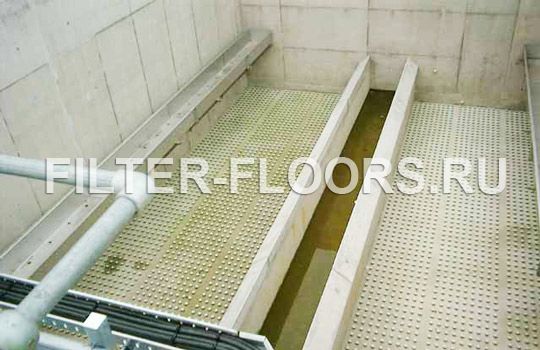

25. Установленные фильтрующие элементы

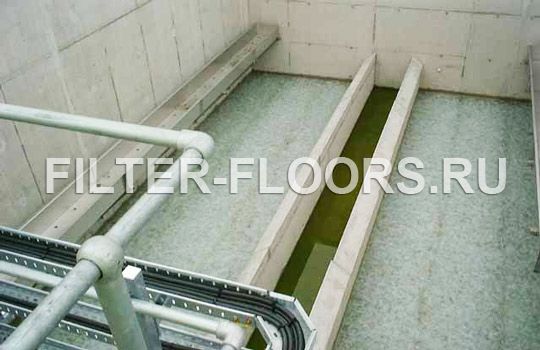

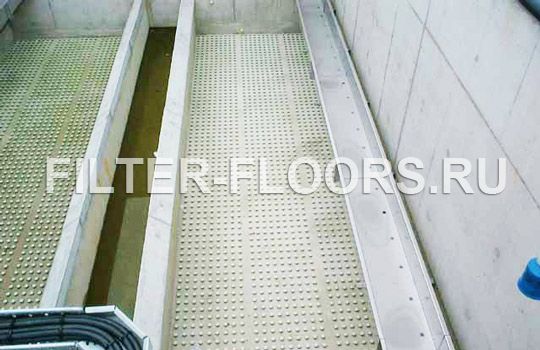

26. Законченный и готовый к испытаниям фильтр

27. Проведение испытаний фильтров перед загрузкой фильтрующего материала


Вариант 2 - монолитное фильтрующее дно с плоскими панелями

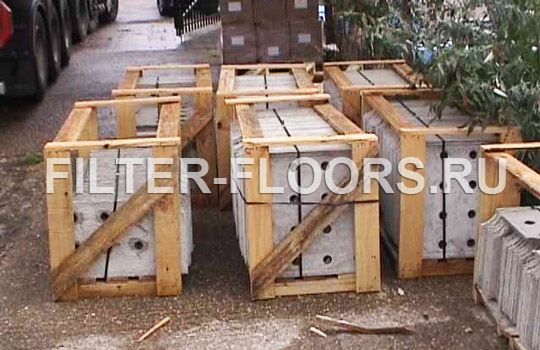

1. Плоские панели готовые к установке

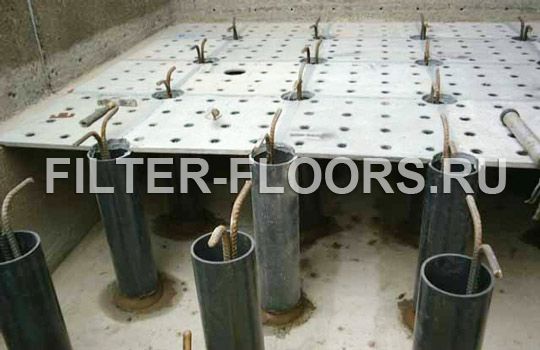

2. Монтаж плоских панелей на опорные трубы

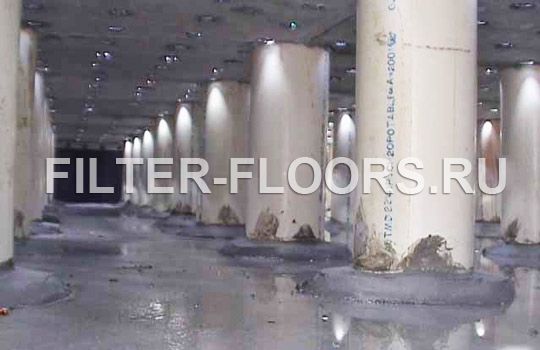

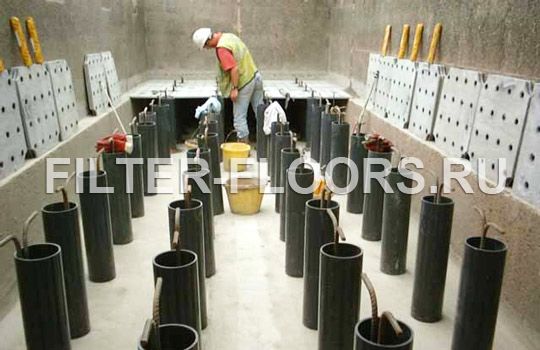

3. Опорные колонны плоских панелей

4. Установка плоских панелей

5. Заделка щелей между панелями

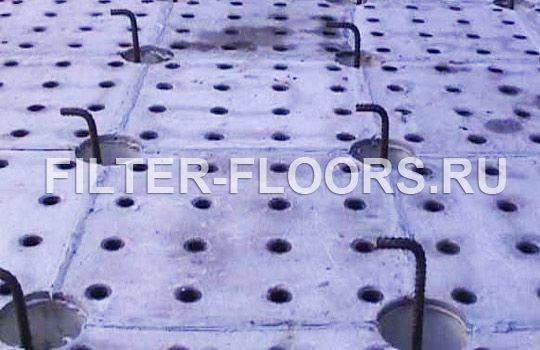

6. Закладные элементы в опорных колоннах
